一、 引言

為節省能源，減少城市污染，充分利用火力發電廠蒸汽輪機發電后的余熱，在冬季對北方城市集中供熱。從發電廠送出來的熱水，到城市中的換熱站時，一次供水熱水溫度有90多度，經過熱交換器后，一次回水熱水的溫度下降到60多度，然后再流回發電廠。送到城市居民家中的熱水，進入換熱站熱交換器的二次回水溫度有50多度，二次供水溫度60多度。陜西寶雞有許多這樣的換熱站，其中有一換熱站有四臺熱交換器，四臺37kW的管道泵組成的循環泵組，一臺3.7kW的補水泵。循環泵和補水泵采用人工開、關閥門控制流量，使管路的阻尼增大而造成電能浪費。

二. 換熱站的變頻調速控制

1. 補水泵變頻調速控制

為更進一步的節能，對換熱站實施了自動化改造，循環泵和補水泵用變頻調節，整個城市供熱系統用計算機進行監控，實現了換熱站無人值守。通過循環泵使熱水在供熱系統中運行，管道、閥門的泄漏引起循環水的水壓降低，如不及時補水，會造成供熱系統運行不正常。補水泵的變頻泵補水方式比較簡單，采用恒壓供水方式，設定壓力為4kg。本例選用一臺森蘭SB200系列3.7KW變頻器，選用森納斯DG130W-BZ-A 1MPa壓力變送器，變頻調速補水系統如圖7所示：

2. 循環泵的變頻調速控制

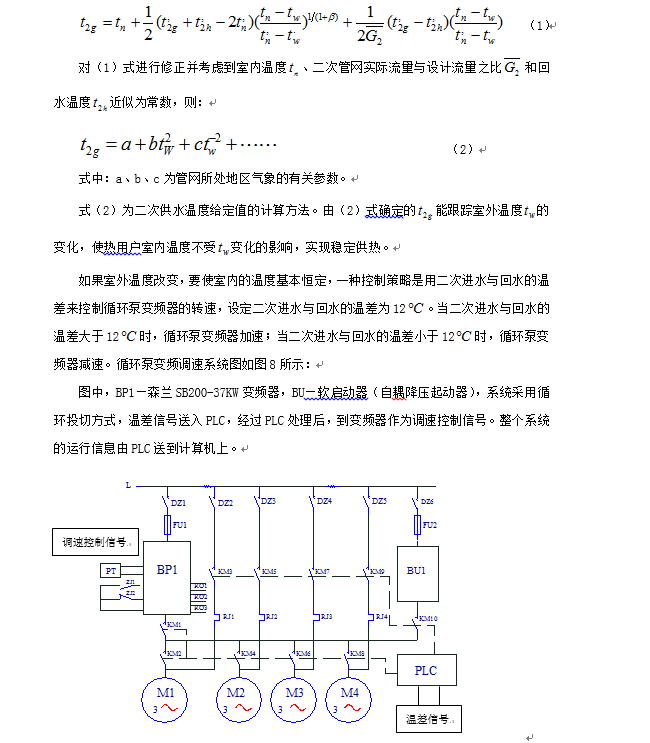

供熱系統的最終目標是保持熱用戶的室內溫度的穩定，但由于熱用戶沒有室溫調節器，且對眾多的熱用戶的室溫不可能形成閉環控制。為做到經濟運行又保證供熱質量，最有效的方法是根據控制換熱站的二次供水溫度。穩態條件下系統的供熱量、散熱器的散熱量及用戶的耗熱量相等的規律，可得到穩態條件下的二次供水溫度：

三. 循環泵的節能

循環泵變頻調速后，所有的閥門開度最大，系統的阻力最小，當平均流量是設計流量的80%時，節電率可按GB12497《三相異步電動機經濟運行》強制性國家標準實施監督指南中的計算公式計算：

四.結束語

我國是能源貧乏的國家之一，節能降耗是我們的國策。在全國各城市中集中取暖的換熱站成千上萬，如果都進行節能改造，節約的電量不可小視。而且，系統運行穩定可靠，實現了無人值守，經濟效益和社會效益明顯。
